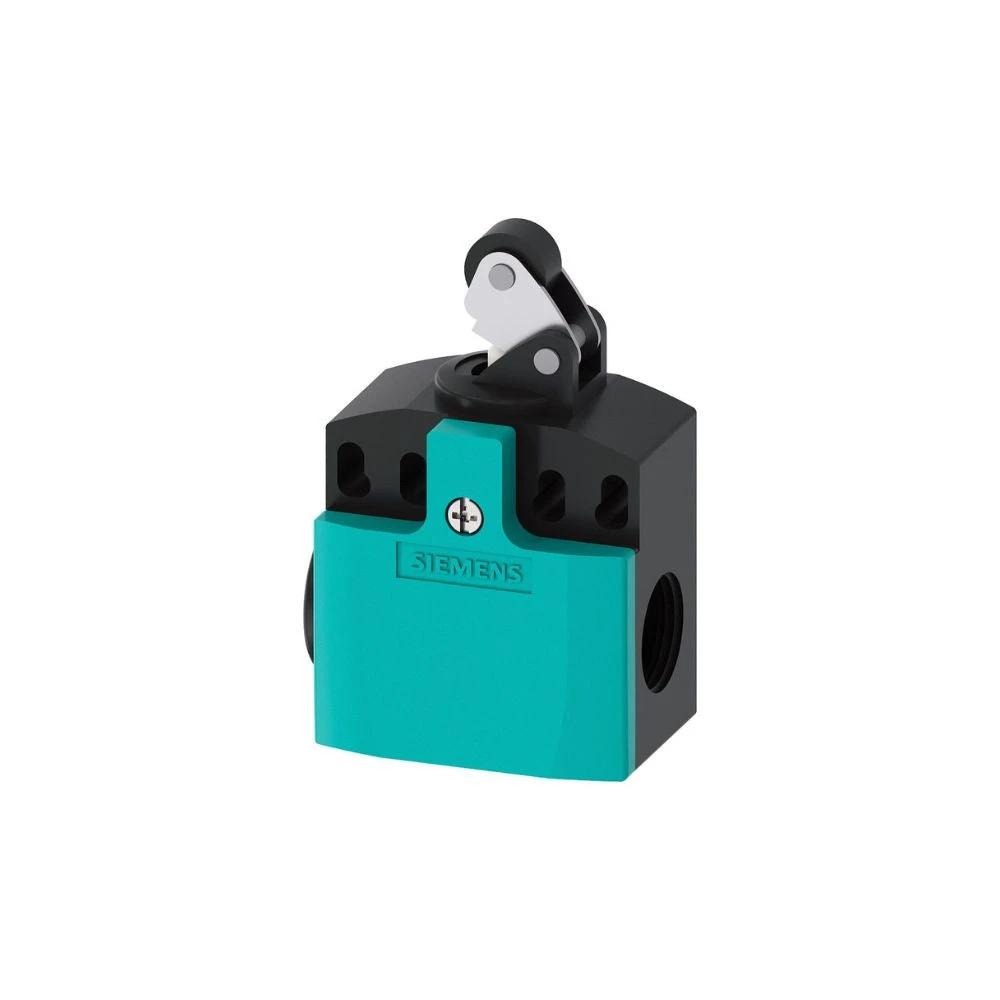

El 3SE5242-0HE10 es un Interruptor de Posición mecánico de la familia SIRIUS de Siemens, diseñado para monitorizar la posición de guardas y mecanismos de seguridad en maquinaria industrial. Con carcasa plástica de 50 mm y acción brusca, ofrece una salida 1NA/1NC y una conexión del aparato 2x (M20 ×1,5). Su apertura positiva facilita su implementación en lógicas de seguridad y control, permitiendo una integración directa en cuadros eléctricos y celdas de automatización. Su diseño resistente está pensado para entornos industriales exigentes, con tensión de aislamiento de 400 V y protección IP66/IP67 que soporta polvo, lavado y vibraciones. Enfocado a aplicaciones de seguridad funcional, este interruptor de posición se integra de forma confiable en redes de control y bloques de seguridad de máquina.
- Familia: SIRIUS
- Número de parte: 3SE5242-0HE10
- Tipo de producto: Interruptor de posición mecánico
- Línea/Serie: SIRIUS
- Acción: 1NA/1NC (apertura positiva)
- Conexión del aparato: 2x M20 × 1,5
- Caja: Plástica, 50 mm
- Protección: IP66/IP67
- Tensión de aislamiento: 400 V
- Resistencia a choque: 6 kV
- Grado de contaminación: 3
- Vida útil mecánica: 15,000,000 ciclos
- Vida eléctrica AC-15 (230 V): 100,000 ciclos
- Corriente térmica: 10 A
- Material de la cabeza: Plástico
- RoHS: Sí
- Normativa IEC 81346-2:2009 B
- Aptitud para uso: Sí
- Función: Apertura positiva
En campo, este interruptor de posición proporciona detección de estado fiable para puertas de seguridad y cubiertas en líneas de producción. La apertura positiva evita estados intermedios de contacto, simplificando la lógica de control y reduciendo el riesgo de reinicios accidentales de la máquina. La protección IP66/IP67 y la carcasa robusta permiten instalación en gabinetes expuestos a polvo, lavado y vibraciones, aumentando la disponibilidad de la línea.
Con salidas discretas 1NA/1NC, facilita la integración con módulos de entrada/salida y PLCs Siemens S7, optimizando la señal de seguridad en sistemas PROFINET y otras redes industriales. Su durabilidad —15 millones de maniobras mecánicas y 100,000 ciclos AC-15 a 230 V— se traduce en menos paradas por mantenimiento y mayor consistencia operativa a lo largo del ciclo de vida de la máquina.
Ideal para guardas de seguridad en prensas, laminadoras, cintas transportadoras y estaciones de embalaje, así como en células robóticas donde se requiere confirmación de retirada de la puerta para reanudar la operación. Su compatibilidad con controles y redes industriales facilita señalización directa a entradas de seguridad o módulos de I/O, con integración en entornos de automatización Siemens y sistemas de control de seguridad.
