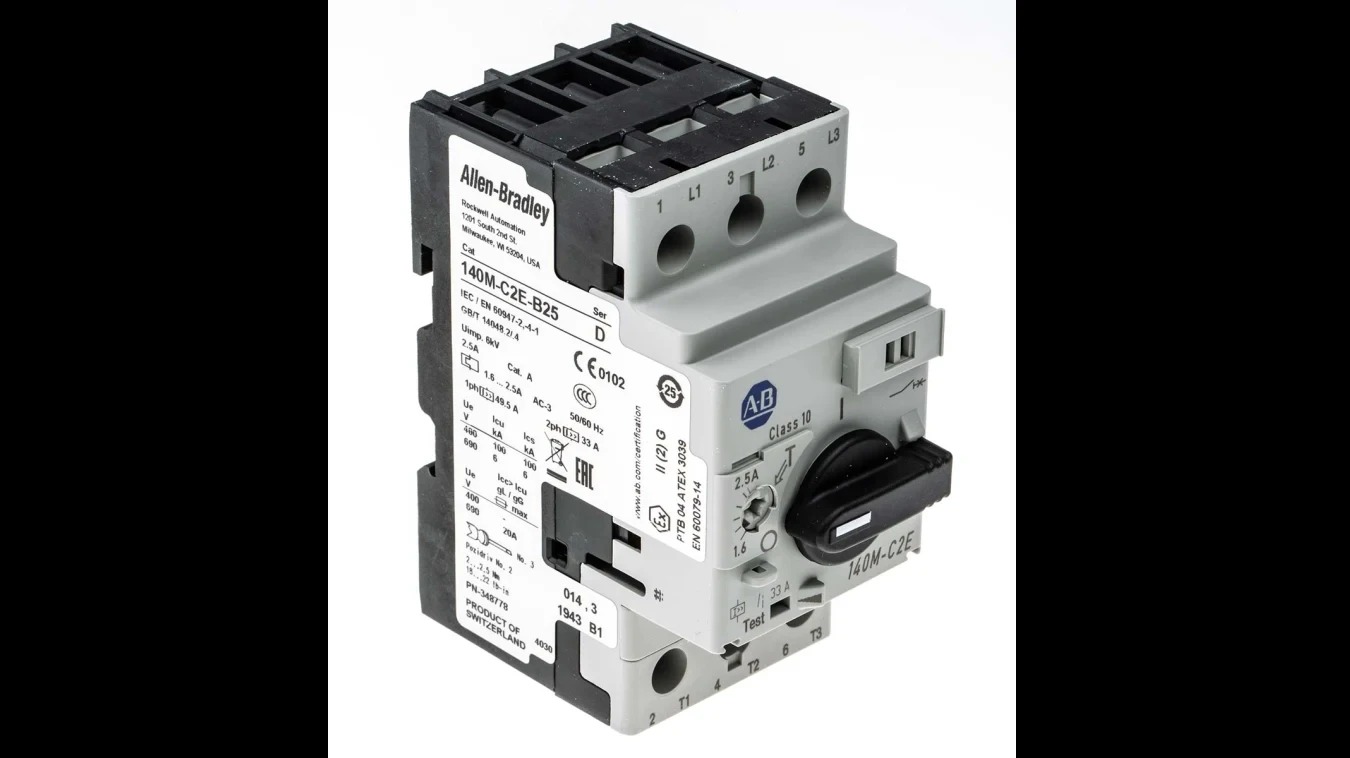

El Disyuntor 140M-C2E-B25 es un tamaño de bastidor C y tiene una tensión de alimentación de 480 V, 60 Hz. El rango de corriente térmica ajustable es de 1,6 a 2,5 A. Esta unidad tiene una corriente de fallo máxima disponible de 5kA A y capacidad de ruptura estándar.

Datos Técnicos Generales:

Con interruptor auxiliar integrado : No

Con disparador de mínima tensión integrado : No

Tipo de elemento de mando : botón de giro

Configuración actual de liberación de sobrecarga : 1,6A

Tipo de conexión eléctrica del circuito principal : Conexión de tornillo

Corriente de liberación magnética según IEC : 33A

Corriente operativa nominal (Ie) según IEC : 2,5A

Corriente de disparo magnético : 33A

Alcance actual : 1,6...2,5 A

Potencia nominal, máx. : 2 Hp a 575 V, trifásico

Tensión nominal de funcionamiento, máx. : 690 V según IEC, SEV, VDE0660

Ciclo de vida eléctrico (Es decir, máx.) : 100000 operaciones

Número de polos : 3 Con protección térmica : Sí

Sensible a fallas de fase : Sí

Técnica de apagado : Termomagnético

Frecuencia de conmutación, máx. : 25 operaciones/h

Clase de viaje : 10

Frecuencia nominal : 50/60 Hz

Corriente de suministro nominal : 0,1 A

Protección contra pérdida de fase : Liberación diferencial
