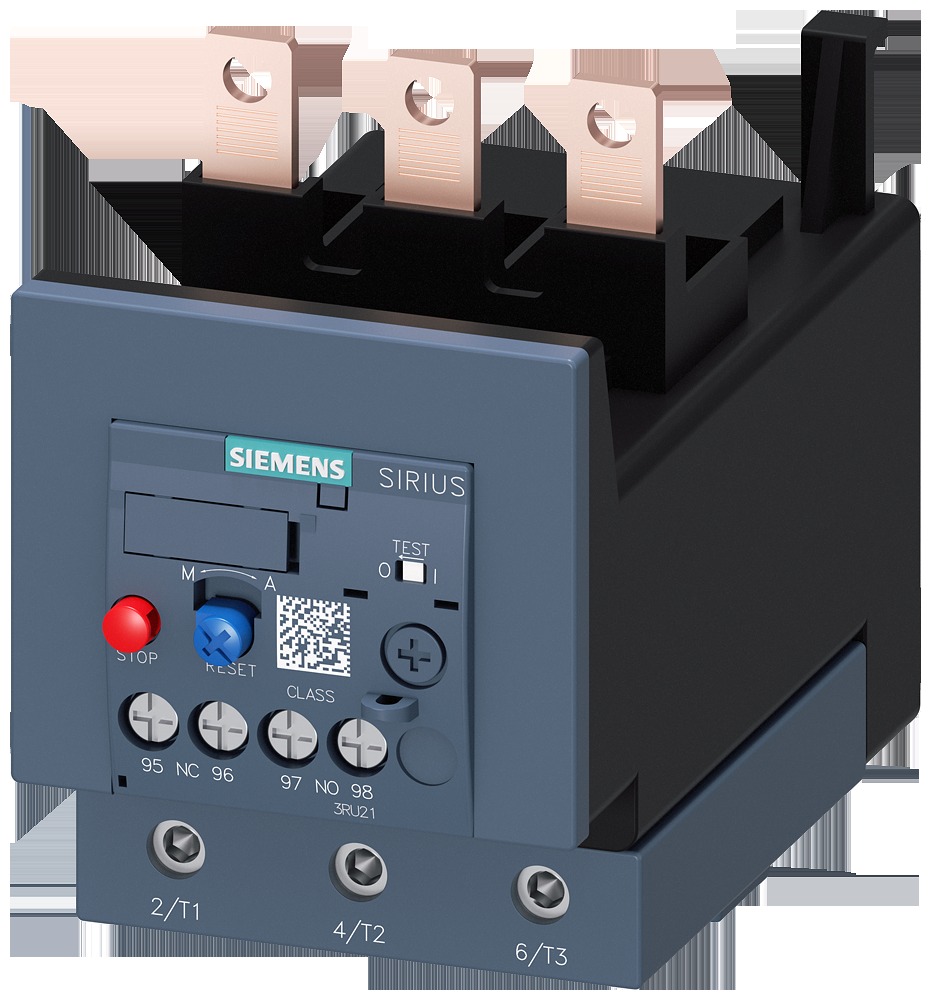

- Tipo de producto: Relé de sobrecarga térmica
- Denominación del tipo: 3RU2
- Número de parte: 3RU2146-4KB0
- Tamaño del relé: S3
- Clase de protección de motor: 10
- Montaje: en contactores compatibles, línea SIRIUS
- Conexiones: circuito principal y circuito auxiliar atornillables
- Rango de corriente nominal: 57–75 A
- Tensión de aislamiento: 1000 V
- Resistencia a choque: 8 kV
- Pérdidas en estado operativo: 18,9 W total (6,3 W por polo)
- Tiempo de recuperación tras disparo: reset automático 10 min; rearme remoto 10 min; reset manual 10 min
- Conformidad RoHS (fecha de cumplimiento 2017-03-01)
Nombre comercial del producto: SIRIUS
Designación del producto: Relé de sobrecarga térmica
Denominación del tipo de producto: 3RU2
Tamaño del relé de sobrecarga: S3
Tamaño del contactor combinable específico de la empresa: S3
Pérdidas [W] con valor asignado de la intensidad con AC en estado operativo caliente: 18,9 W
? Por polo: 6,3 W
Tensión de aislamiento con grado de contaminación 3 con AC valor asignado: 1 000 V
Resistencia a tensión de choque valor asignado: 8 kV
? En redes con neutro aislado entre circuitos auxiliares: 440 V
? En redes con neutro a tierra entre circuitos auxiliares: 440 V
? En redes con neutro aislado entre circuito principal y auxiliar: 440 V
? En redes con neutro a tierra entre circuito principal y auxiliar: 440 V
Resistencia a choques según IEC 60068-2-27: 8g / 11 ms
? Con reset automático típico: 10 min
? Con rearme remoto: 10 min
? Con reset manual: 10 min
Designaciones de referencia según IEC 81346-2:2009: F
Directiva RoHS (fecha): 03/01/2017
