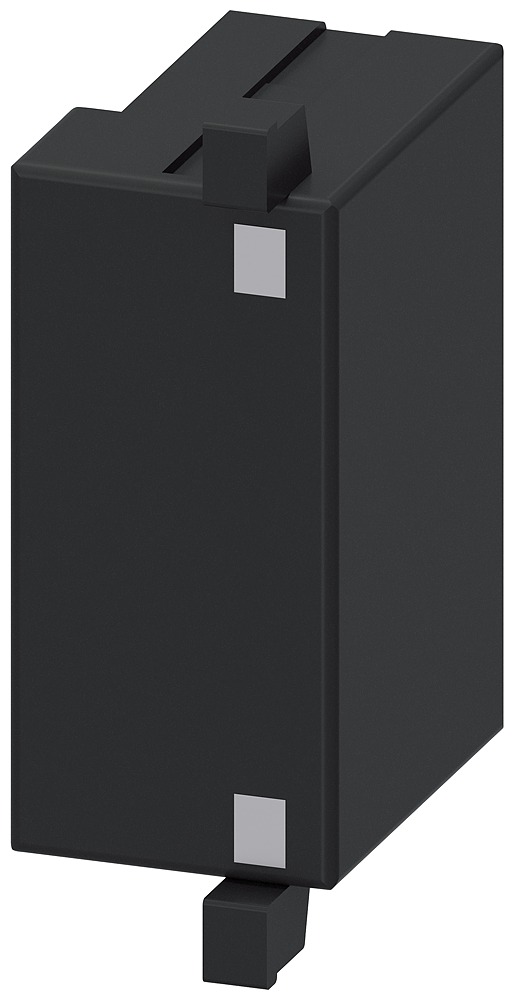

El 3RT2926-1CB00 es un limitador de sobretensión de tipo RC, dentro de la familia SIRIUS de Siemens, diseñado para la protección de las bobinas de contactores 3RT2.2. Este elemento RC se instala en el circuito de mando de la máquina para absorber picos de tensión y conmutación inductiva, evitando fallos en la bobina y disparos no deseados en el control. Con tensión de mando entre 24 y 48 V, compatible con AC (50/60 Hz) y DC (24-70 V), ofrece una solución versátil para plantas con diversas fuentes de alimentación. Su formato compacto facilita la integración en paneles de control y su montaje es enclavable, optimizando la densidad de dispositivos en tableros de control. El código 3RT2926-1CB00 identifica este modelo específico para contactores 3RT2.2, asegurando compatibilidad y disponibilidad de repuestos.
- Línea: SIRIUS — Designación: Elemento RC — Tipo de limitador: Sobretensión
- Número de parte: 3RT2926-1CB00
- Aplica a: Contactores 3RT2.2
- Tensión de mando AC: 24…48 V (50 Hz / 60 Hz)
- Tensión de mando DC: 24…70 V
- Frecuencia de tensión de mando: 50 Hz / 60 Hz
- Temperatura operativa: -25 a +60 °C; almacenamiento: -40 a +80 °C
- Peso: 0,005 kg
- Certificaciones: CE / UL / CSA
- Montaje: Enclavable; altura 19 mm, anchura 30 mm, profundidad 12 mm
- EPD: Sí; CO2eq total 7,04 kg (fabricación 0,089 kg; funcionamiento 6,96 kg; fin de vida -0,0061 kg)
- Directiva RoHS: cumple (fecha 10/01/2009)
Al incorporar este limitador RC en el circuito de mando, se reducen significativamente los picos de tensión provocados por conmutaciones de cargas inductivas, lo que protege las bobinas de contactores y prolonga la vida útil de los módulos I/O y de la electrónica de control. Su rango de mando AC/DC y su montaje enclavable simplifican la estandarización de esquemas de control en líneas de producción, ayudando a mantener la estabilidad eléctrica de paneles de mando y a facilitar el mantenimiento preventivo. Al formar parte de la familia SIRIUS, garantiza trazabilidad y disponibilidad de repuestos, reduciendo tiempos de parada y facilitando la sustitución durante mantenimiento en plantas mexicanas de automatización industrial. En proyectos con PLCs y redes de comunicación industrial, como PROFINET, este dispositivo contribuye a una arquitectura de mando más robusta sin añadir complejidad al diseño.
Ideal para armarios de control en máquinas herramienta, líneas de ensamblaje, cintas transportadoras y equipos de embalaje donde las cargas inductivas requieren protección de la bobina de mando. Se integra directamente en el circuito de mando de contactores 3RT2.2 y acompaña a soluciones de automatización de Siemens para garantizar confiabilidad en esquemas de control distribuidos, con módulos I/O y comunicaciones industriales. Su uso práctico se observa en tableros de control de maquinaria de empaque, estaciones de montaje y sistemas de movimiento donde la estabilidad de la tensión de mando es crítica para la repetibilidad y seguridad del proceso.
Nombre comercial del producto: SIRIUS
Categoría de producto: Limitador de sobretensión
Designación del producto: Elemento RC
Certificado de idoneidad: CE / UL / CSA
Tamaño del contactor: S0
Directiva RoHS (fecha): 10/01/2009
SVHC substance name: Lead - 7439-92-1
Peso: 0,005 kg
Tipo de corriente de la tensión de alimentación de mando: AC/DC
Tensión de alimentación del circuito de mando con AC: ? Con 50 Hz: 24... 48 V ? Con 60 Hz: 24... 48 V
Frecuencia de la tensión de alimentación de mando: ? 50 Hz ? 60 Hz
Tensión de alimentación del circuito de mando con DC: 24... 70 V
Tipo de limitador de sobretensión: Elemento RC
Temperatura ambiente: ? Durante el funcionamiento: -25... +60 °C ? Durante el almacenamiento: -40... +80 °C
Declaración medioambiental de producto (EPD): Sí
Potencial de efecto invernadero [CO2 eq]: ? Total: 7,04 kg ? Durante la fabricación: 0,089 kg ? Durante el funcionamiento: 6,96 kg ? Tras fin de la vida: -0,0061 kg
Posición de montaje: Según las necesidades del usuario
Tipo de fijación: Enclavable
Altura: 19 mm
Anchura: 30 mm
Profundidad: 12 mm
