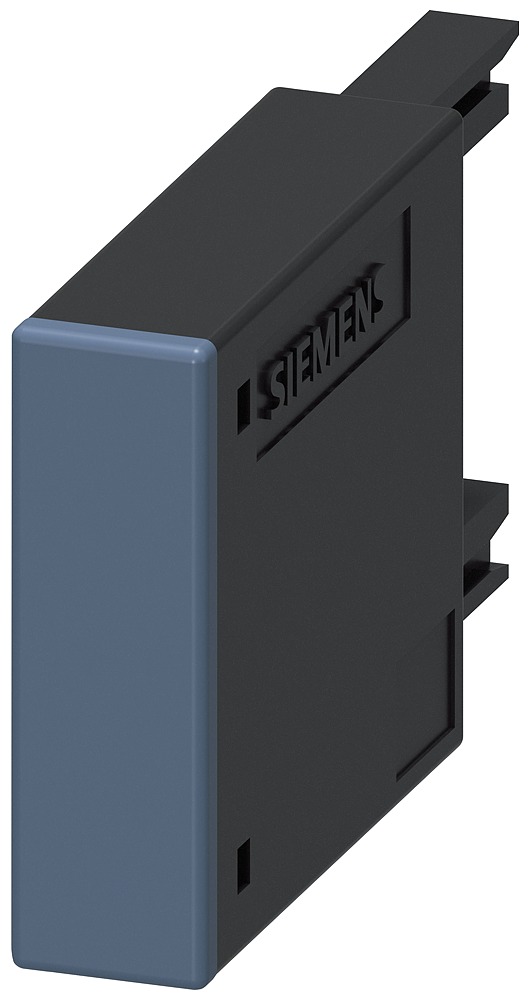

El 3RT2916-1CD00 es un limitador de sobretensión de la familia SIRIUS diseñado para la protección de las líneas de mando de contactores y módulos de automatización. Con un elemento RC integrado, recibe las tensiones de mando de 127–240 V AC (50/60 Hz) o 150–250 V DC y limita picos transitorios que podrían disparar contactos o provocar fallas en el control de la máquina. Este dispositivo está pensado para coils de contactores 3RT2.1 y contactores auxiliares 3RH2, optimizando la fiabilidad de la lógica de control en paneles industriales. Dimensiones compactas (46 mm de alto, 28 mm de ancho, 9 mm de profundidad) y montaje enclavable facilitan su integración en compartimentos de control sin sobrecargar el layout. Peso 0,007 kg; certificado CE/UL/CSA y RoHS, apto para entornos de operación entre -25 °C y +60 °C y almacenamiento de -40 °C a +80 °C.
- Tensión de mando AC: 127–240 V, 50/60 Hz
- Tensión de mando DC: 150–250 V
- Tipo de limitador: Elemento RC
- Montaje: Enclavable (siempre que lo permita el panel)
- Dimensiones: 46 mm (alto) × 28 mm (ancho) × 9 mm (fondo)
- Peso: 0,007 kg
- Rangos de temperatura de operación: -25 °C a +60 °C; almacenamiento: -40 °C a +80 °C
- Certificaciones: CE, UL, CSA; RoHS
- Compatibilidad: Coils de contactores 3RT2.1 y contactores auxiliares 3RH2
- Protección eficaz de la bobina de mando frente a transitorios de conmutación, reduciendo disparos no deseados.
- Reducción de fallos en lógica de control y mayor disponibilidad de la línea de producción.
- Formato compacto y enclavable facilita la organización del tablero y la sustitución in situ.
- Conexión directa para circuitos de mando AC o DC sin necesidad de adaptadores, manteniendo una arquitectura de control simple y robusta.
- Conformidad con normas europeas y de seguridad (CE/UL/CSA) y reducción de impacto ambiental con RoHS.
Ideal para automatización de líneas de ensamblaje, maquinaria de estampado y empaquetado, o cualquier instalación que utilice contactores 3RT2.1 y auxiliares 3RH2 dentro de un sistema de control Siemens SIRIUS. Funciona como salvaguarda de la lógica de mando ante variaciones de red o conmutaciones de cargas inductivas, permitiendo una conmutación más suave y predecible en equipos de control distribuidos en plantas de México.
Nombre comercial del producto: SIRIUS
Categoría de producto: Limitador de sobretensión
Designación del producto: Elemento RC
Certificado de idoneidad: CE / UL / CSA
Tamaño del contactor: S00
Directiva RoHS (fecha): 10/01/2009
SVHC substance name: Lead - 7439-92-1
Peso: 0,007 kg
Tipo de corriente de la tensión de alimentación de mando: AC/DC
Tensión de alimentación del circuito de mando con AC: ? con 50 Hz: 127... 240 V ? con 60 Hz: 127... 240 V
Frecuencia de la tensión de alimentación de mando: ? 1: 50 Hz ? 2: 60 Hz
Tensión de alimentación del circuito de mando con DC: 150... 250 V
Tipo de limitador de sobretensión: Elemento RC
Temperatura ambiente durante el funcionamiento: -25... +60 °C
Temperatura ambiente durante el almacenamiento: -40... +80 °C
Declaración medioambiental de producto (EPD): Sí
Potencial de efecto invernadero [CO2 eq] total: 7,04 kg
Potencial de efecto invernadero [CO2 eq] durante la fabricación: 0,089 kg
Potencial de efecto invernadero [CO2 eq] durante el funcionamiento: 6,96 kg
Potencial de efecto invernadero [CO2 eq] tras fin de la vida: -0,0061 kg
Posición de montaje: Según las necesidades del usuario
Tipo de fijación: Enclavable
Altura: 46 mm
Anchura: 28 mm
Profundidad: 9 mm
