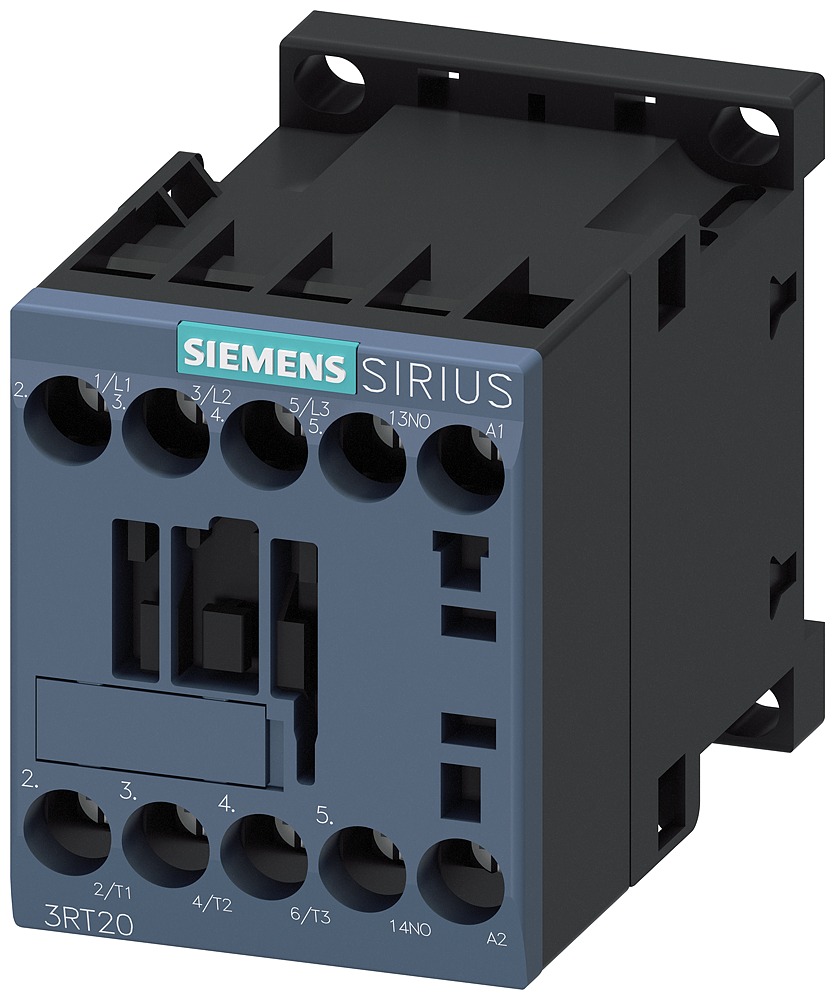

El contactor de potencia Siemens 3RT2017-1AN21 pertenece a la línea SIRIUS 3RT2 (tamaño S00) y está diseñado para el arranque y control de motores industriales. Con 3 polos tripolares, una bobina de 220 V CA y una capacidad nominal de 12 A en configuración AC-3e/AC-3, permite la conmutación de motores de hasta 5,5 kW a 400 V. Forma parte de la gama modular SIRIUS y se monta con borne de tornillo para conexiones seguras en tableros de control. Número de parte 3RT2017-1AN21, contacto auxiliar 1 NA; es una solución adecuada para aplicaciones en maquinaria, líneas de fabricación y plantas en México.

- Familia/línea: SIRIUS 3RT2 (tamaño S00), tripolar

- Número de parte: 3RT2017-1AN21

- Tipo de producto: Contactor de potencia (AC-3e/AC-3)

- Polos: 3 (tripolar)

- Bobina: 220 V CA

- Corriente nominal: 12 A

- Potencia nominal: 5,5 kW a 400 V

- Contactos auxiliares: 1 NA

- Aislamiento circuito principal/auxiliar: 690 V

- Tensión de separación bobina-contactos principales (EN 60947-1): 400 V

- Pérdidas en AC en estado operativo caliente: 1,5 W

- Pérdidas de AC por polo: 0,5 W

- Vida útil mecánica típica: 30.000.000 ciclos

- Peso: 0,247 kg

- Resistencia a choques (AC): rectangulares 7,3 g/5 ms; 4,7 g/10 ms; sinusoidales 11,4 g/5 ms; 7,3 g/10 ms

- Bloques auxiliares (opcional) – vida útil: 5.000.000 ciclos (con equipo electrónico) / 10.000.000 ciclos (típico)

Con este contactor, el dimensionamiento de arranques de motores aumenta la confiabilidad operativa en líneas críticas. La bobina de 220 V facilita integración con los cuadros de mando existentes, reduciendo adaptaciones y tiempos de puesta en marcha. Su diseño SIRIUS 3RT2 permite escalabilidad en armarios de control y compatibilidad con bloques auxiliares para monitoreo electrónico, elevando la disponibilidad de la planta. Las pérdidas contenidas (1,5 W en operación caliente y 0,5 W por polo) contribuyen a gestionar el calentamiento en tableros densos, mejorando la eficiencia térmica de la envolvente eléctrica. En proyectos donde se requieren ciclos elevados, la mecánica de 30 millones de operaciones ofrece longevidad frente a ciclos repetitivos en líneas de procesamiento.

Ideal para aplicaciones en sectores donde la fiabilidad del arranque es clave: cintas transportadoras, bombas y ventiladores en HVAC industrial, prensas y maquinaria de procesamiento. Su compacto formato y conexión por tornillo simplifican el mantenimiento y la sustitución sin necesidad de herramientas especiales, ayudando a reducir tiempos de parada y costos de servicio.

Control de motores de inducción en líneas de empaque, procesamiento y generación de movimiento en plantas de fabricación; manejo de bombas y sistemas de riego en instalaciones industriales; integración en tableros de control con arquitectura de automatización Siemens y redes de comunicación industrial. Aunque es un contactor de potencia, se beneficia de soluciones de automatización que pueden incorporar módulos I/O y comunicación para monitoreo de estado y diagnostico remoto, manteniendo una operación confiable en entornos industriales.

Nombre comercial del producto: SIRIUS

Designación del producto: Contactor de potencia

Denominación del tipo de producto: 3RT2

Tamaño del contactor: S00

Ampliación del producto - Módulo de comunicación: No

Ampliación del producto - Interruptor auxiliar: Sí

Pérdidas con AC en estado operativo caliente: 1,5 W

Pérdidas con AC por polo: 0,5 W

Pérdidas sin componente de corriente de carga (típico): 1,5 W

Tipo de cálculo de pérdidas: Depende del polo cuadrado

Tensión de aislamiento del circuito principal: 690 V

Tensión de aislamiento del circuito auxiliar: 690 V

Resistencia a tensión de choque (circuito principal): 6 kV

Resistencia a tensión de choque (circuito auxiliar): 6 kV

Tensión máxima de separación bobina-contactos principales (EN 60947-1): 400 V

Resistencia a choques rectangulares (con AC): 7,3g / 5 ms, 4,7g / 10 ms

Resistencia a choques sinusoidales (con AC): 11,4g / 5 ms, 7,3g / 10 ms

Vida útil mecánica del contactor (típico): 30 000 000 ciclos

Vida útil con bloque auxiliar (para equipo electrónico): 5 000 000 ciclos

Vida útil con bloque auxiliar (típico): 10 000 000 ciclos

Designación según IEC 81346-2:2009: Q

Directiva RoHS (fecha): 01/10/2009

Peso: 0,247 kg
