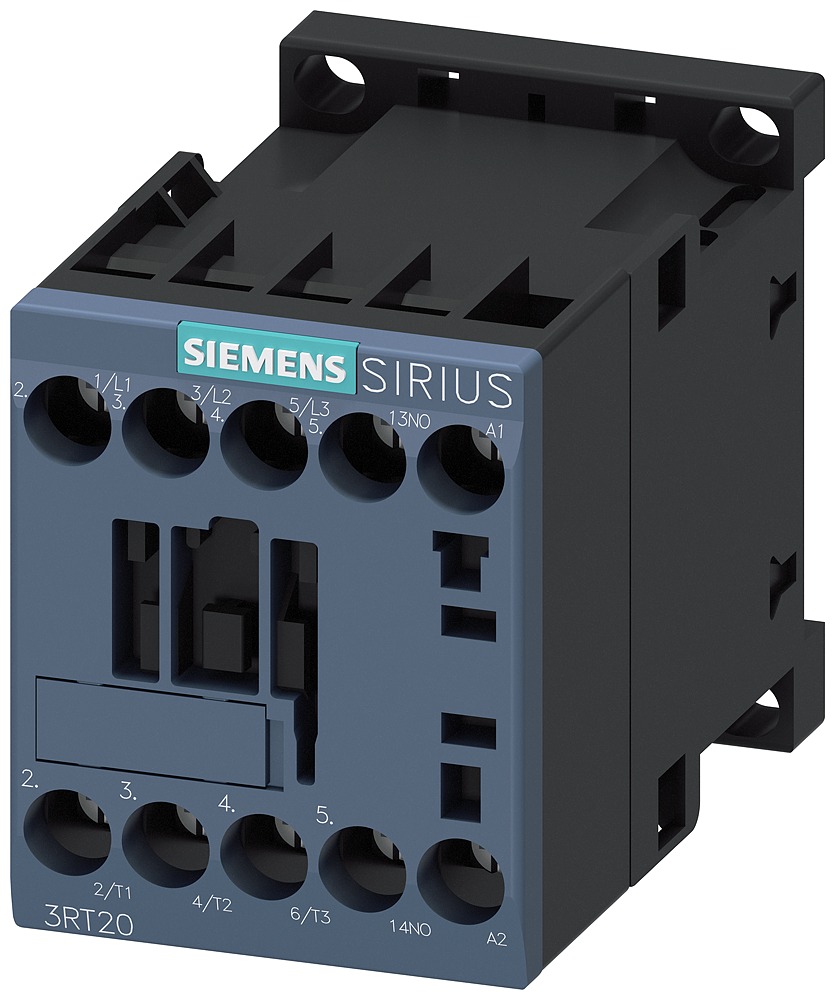

- Número de parte: 3RT2016-1AR61
- Línea: SIRIUS Contactor de potencia, tripolar (3 polos)
- Tipo de acción: AC-3
- Corriente nominal: 9 A
- Potencia nominal: 4 kW a 400 V CA
- Frecuencia de operación: 50/60 Hz
- Aislamiento principal/auxiliar: 690 V
- Contacto auxiliar: 1 NA
- Montaje/serie: Gama modular SIRIUS, S00
- Conumo de pérdidas (estado caliente, por polo): 0,3 W
- Pérdidas en estado operativo caliente completo: 0,9 W
- Vida útil mecánica (maniobras): 30,000,000
- Resistencia a choques y vibraciones: especificaciones compatibles con 6 kV (principal/auxiliar)
- Tipo de conexión: borne de tornillo TE
Este contactor ofrece una solución de conmutación directa para motores de media potencia sin necesidad de módulos adicionales, facilitando el dimensionamiento de tableros MCC y paneles de control. Su formato S00 permite una integración eficiente en espacios reducidos, reduciendo tiempos de montaje y simplifyando el cableado. La presencia de un contacto auxiliar facilita la supervisión de estado en lógica de control, mejorando la seguridad operativa y la detección temprana de fallas. La combinación de 9 A y 4 kW a 400 V CA es ideal para bombas, compresores y cintas transportadoras en líneas de ensamblaje, donde se requieren cambios de motor rápidos y fiables con alta vida útil mecánica para minimizar paradas no programadas. Su ausencia de módulos de comunicación mantiene la solución estable frente a interferencias industriales, ideal para redes de control centralizadas en plantas con infraestructura Siemens ya instalada.
Ideal para arrancar y desenergizar motores trifásicos en maquinaria de proceso, cintas transportadoras, bombas de agua y sistemas de climatización en plantas industriales mexicanas. Se integra fácilmente en tableros de control y cuadros eléctricos donde las señales de control provienen de PLCs SIMATIC (S7-1200/1500) o sistemas de automatización ya existentes, manteniendo una conmutación segura y confiable en entornos de producción de alta demanda.
Nombre comercial del producto: SIRIUS
Designación del producto: Contactor de potencia
Denominación del tipo de producto: 3RT2
Tamaño del contactor: S00
? Módulo de función para comunicación: No
? Interruptor auxiliar: Sí
? Con AC en estado operativo caliente: 0,9 W
? Con AC en estado operativo caliente por polo: 0,3 W
? Sin componente de corriente de carga típico: 1,2 W
? Del circuito principal con grado de contaminación 3, valor asignado: 690 V
? Del circuito auxiliar con grado de contaminación 3, valor asignado: 690 V
? Del circuito principal, valor asignado: 6 kV
? Del circuito auxiliar, valor asignado: 6 kV
Resistencia a choques con choque rectangular: Con AC 6,7g / 5 ms, 4,2g / 10 ms
Resistencia a choques con choque sinusoidal: Con AC 10,5g / 5 ms, 6,6g / 10 ms
? Del contactor típico: 30 000 000
? Del contactor con bloque de contactos auxiliares montado para equipo electrónico típico: 5 000 000
? Del contactor con bloque de contactos auxiliares montado típico: 10 000 000
Designaciones de referencia según IEC 81346-2:2009: Q
Directiva RoHS (fecha): 10/01/2009
