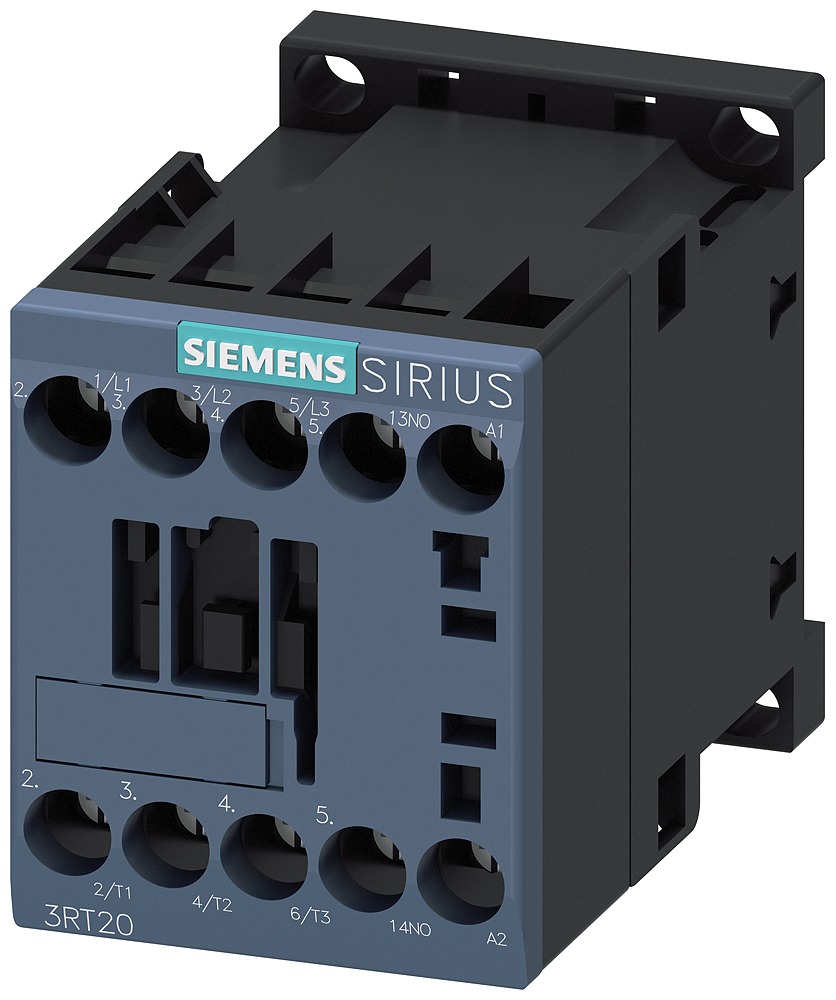

El 3RT2016-1AP01 es un contactor de potencia tripolar de la familia SIRIUS de Siemens, diseñado para conmutar motores trifásicos en aplicaciones industriales. Este componente, dentro de la línea Sirius, controla cargas AC-3e/AC-3 en configuraciones de 3 polos con un contacto auxiliar y ofrece una solución compacta para cuadros de control. La designación de parte 3RT2016-1AP01 está asociada al tamaño S00 y a una bobina de 230 V CA a 50/60 Hz, permitiendo arranques y paros confiables de motores de hasta 4 kW a 400 V. Este contactor, pensado para entornos de producción exigentes, facilita la gestión de la conmutación sin sacrificar espacio en el tablero.
- Número de parte: 3RT2016-1AP01
- Línea: SIRIUS; Familia: 3RT2
- Tipo de producto: Contactor de potencia, tripolar (3P)
- Tamaño: S00; Conexión: borne de tornillo
- Corriente nominal: 9 A
- Tensión nominal del circuito principal: 400 V; Bobinado: 230 V CA, 50/60 Hz
- Pérdidas en estado operativo caliente: 0,9 W; Pérdidas por polo: 0,3 W
- Aislamiento: 690 V (principal y auxiliar); Tensión máxima entre bobina y contactos: 400 V
- Vida mecánica típica: 30.000.000 ciclos; Peso: 0,23 kg; Contacto auxiliar: 1 NA
La solución 3RT2016-1AP01 ofrece control directo de motores trifásicos con un solo punto de conmutación en paneles compactos. Su bobinado de 230 V CA se integra fácilmente en lógicas de control industriales y permite diagnóstico básico a través del contacto auxiliar. El diseño S00 facilita la instalación en armarios recurrentes y reduce el cableado, minimizando tiempos de montaje y gastos de mantenimiento.
- Conmutación fiable de motores hasta 4 kW a 400 V, con un conjunto de contactos pensado para cargas inductivas.
- Retroalimentación de estado al PLC gracias al contacto auxiliar 1 NA.
- Instalación rápida en tableros existentes gracias al tamaño compacto y tornillería robusta.
Ideal para automatización de plantas y líneas de producción que requieren conmutación de motores trifásicos en sectores como empaquetado, metalmecánica, bebidas y plástico. Se integra en armarios de control Siemens con buses de control y módulos de I/O, soportando esquemas de motor y protección, además de permitir diagnóstico de estado en tiempo real a través del PLC.
Nombre comercial del producto: SIRIUS
Designación del producto: Contactor de potencia
Denominación del tipo de producto: 3RT2
Tamaño del contactor: S00
Ampliación del producto: Módulo de comunicación: No
Ampliación del producto: Interruptor auxiliar: Sí
Pérdidas con AC en estado operativo caliente: 0,9 W
Pérdidas por polo con AC en estado operativo caliente: 0,3 W
Pérdidas sin corriente de carga (típico): 1,1 W
Tipo de cálculo de pérdidas: Depende del polo cuadrado
Tensión de aislamiento (circuito principal): 690 V
Tensión de aislamiento (circuito auxiliar): 690 V
Resistencia a tensión de choque (circuito principal): 6 kV
Resistencia a tensión de choque (circuito auxiliar): 6 kV
Tensión máxima admitida entre bobina y contactos principales: 400 V
Resistencia a choques (rectangular con AC): 6,7g / 5 ms, 4,2g / 10 ms
Resistencia a choques (sinusoidal con AC): 10,5g / 5 ms, 6,6g / 10 ms
Vida útil mecánica del contactor (típica): 30 000 000 ciclos
Vida útil mecánica con bloque de contactos para equipo electrónico: 5 000 000 ciclos
Vida útil mecánica con bloque de contactos montado: 10 000 000 ciclos
Designaciones de referencia según IEC 81346-2:2009: Q
Directiva RoHS (fecha): 10/01/2009
Peso: 0,23 kg
