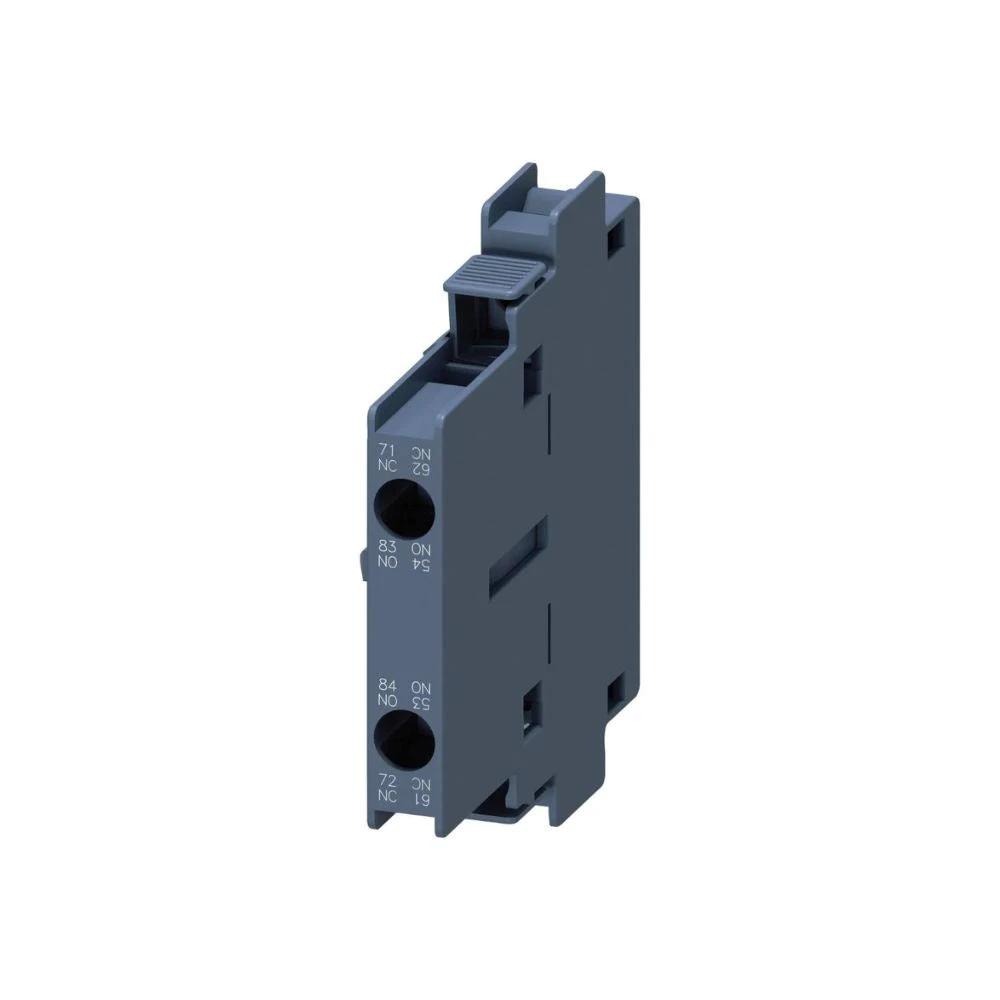

Segundo bloque de contactos auxiliares lateral, 1 NA 1 NC, bornes de tornillo, para contactores 3RT1
Datos Técnico Generales
nombre comercial del producto
SIRIUS
categoría de producto Bloque de contactos auxiliares designación del producto bloque de contactos auxiliares tipo de producto segundo adosable en lateral denominación del tipo de producto 3RH19 aptitud para uso para 3RT10, 3RT12, 3RT145, 3RT146, 3RT147 tensión de aislamiento con grado de contaminación 3 con AC valor asignado 500 V resistencia a tensión de choque valor asignado 6 kV vida útil mecánica (ciclos de maniobra) típico 10 000 000 Directiva RoHS (fecha) 07/01/2006 Peso 0,048 kg intensidad de empleo de los contactos auxiliares con AC-12
- con 24 V 10 A
- con 230 V 10 A
intensidad de empleo de los contactos auxiliares con AC-14
- con 125 V 6 A
- con 250 V 6 A
intensidad de empleo de los contactos auxiliares con AC-12 máx. 10 A intensidad de empleo de los contactos auxiliares con AC-15
- con 24 V 6 A
- con 230 V 6 A
- con 400 V 3 A
intensidad de empleo de los contactos auxiliares con DC-12
- con 24 V 10 A
- con 110 V 3 A
- con 220 V 1 A
temperatura ambiente
- durante el funcionamiento -25 ... +60 °C
- durante el almacenamiento -55 ... +80 °C
función del producto
- contacto espejo según IEC 60947-4-1 Sí; con 3RT1
- apertura positiva según IEC 60947-5-1 No
tipo de fijación fijación por abroche altura 80 mm anchura 10 mm profundidad 71 mm
