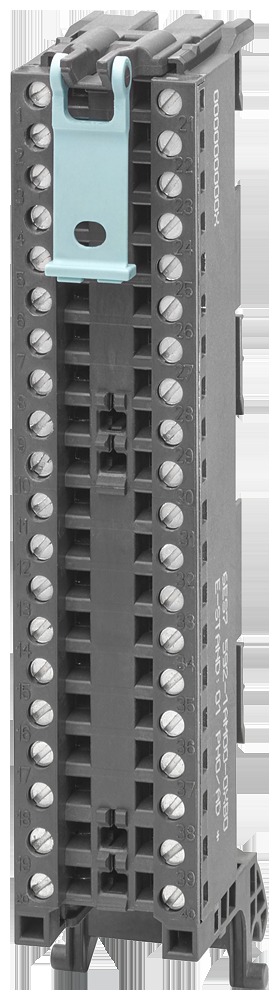

SIMATIC S7-1500, conector frontal bornes de tornillo, 40 polos para módulos de 35 mm de ancho incl. 4 puentes de potencial, y brida.
Designación del tipo de producto: Conector frontal
Sistema de conexión: Bornes de tornillo
Número de cables por conexión: 1; o combinación de 2 conductores hasta 1,5 mm² (total) en una puntera de cable común
Sección mínima para cables macizos: 0,25 mm²
Sección máxima para cables macizos: 1,5 mm²
Sección mínima para cables flexibles sin puntera: 0,25 mm²
Sección máxima para cables flexibles sin puntera: 1,5 mm²
Sección mínima para cables flexibles con puntera: 0,25 mm²
Sección máxima para cables flexibles con puntera: 1,5 mm²
Sección mínima para cables macizos: 24
Sección máxima para cables macizos: 16
Sección mínima para cables flexibles sin puntera: 24
Sección máxima para cables flexibles sin puntera: 16
Sección mínima para cables flexibles con puntera: 24
Sección máxima para cables flexibles con puntera: 16
Longitud pelada de los cables, mín.: 10 mm
Longitud pelada de los cables, máx.: 11 mm
Puntera según DIN 46228 sin forro de plástico: Forma A, 10 mm y 12 mm de long.
Puntera según DIN 46228 con forro de plástico: Forma E, 10 mm y 12 mm de long.
Herramienta: Destornillador, forma cónica, 3 mm a 3,5 mm
Par de apriete, mín.: 0,4 N·m
Par de apriete, máx.: 0,7 N·m
