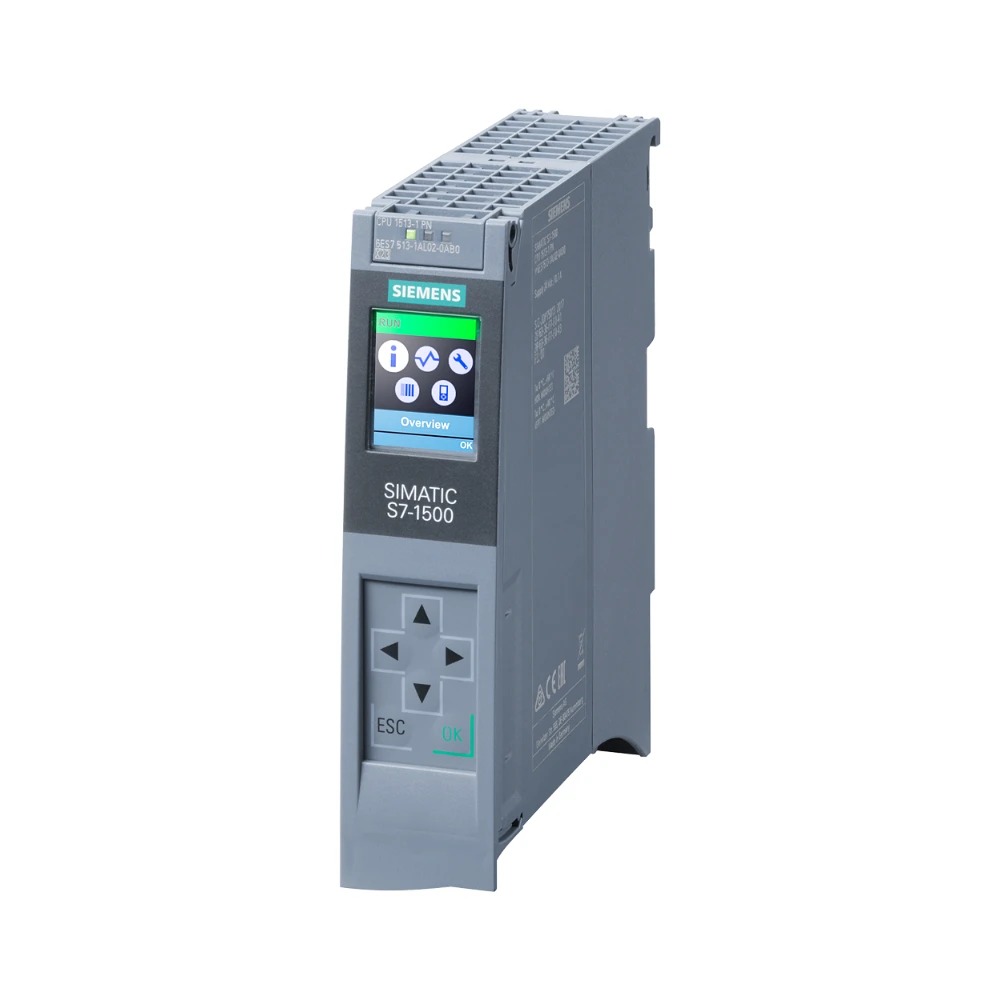

SIMATIC S7-1500, CPU 1513-1 PN, módulo central con memoria central 300 KB para programa y 1,5MB para datos, interfaz 1: PROFINET IRT con 2 Port Switch, 40 ns bit-performance, requiere SIMATIC Memory Card.
Designación del tipo de producto: CPU 1513-1 PN
Versión funcional del HW: FS03
Versión de firmware: V2.9
Función del producto: ? Datos de I&M: Sí; I&M0 a I&M3 ? Modo isócrono: Sí; Centralizado y descentralizado; con ciclo OB 6x mínimo de 500 µs (descentralizado) y 1 ms (centralizado)
Ingeniería con: ? STEP 7 TIA Portal configurable/integrado desde versión V17 (FW V2.9) / V15 (FW V2.5) o superior; con versiones anteriores del TIA Portal, configurable como 6ES7513-1AL01-0AB0 ? Vía registro: Sí
Diagonal de la pantalla: 3,45 cm
Número de teclas: 8
Teclas de selección de modo: 2
Valor nominal (DC): 24 V
Rango admisible: ? Límite inferior (DC): 19,2 V ? Límite superior (DC): 28,8 V
Protección contra inversión de polaridad: Sí
Puenteo de caídas de red y tensión: ? Puenteo de caídas de red/de tensión: 5 ms ? Tasa de repetición, mín.: 1/s
Consumo (valor nominal): 0,7 A
Consumo, máx.: 0,95 A
Intensidad de cierre, máx.: 1,9 A; Valor nominal
I²t: 0,02 A²·s
Potencia de alimentación al bus de fondo: 10 W
Potencia absorbida del bus de fondo (balance): 5,5 W
Pérdidas, típ.: 5,7 W
Número de slots para tarjeta SIMATIC Multi Media Card: 1
Se requiere una SIMATIC Memory Card: Sí
