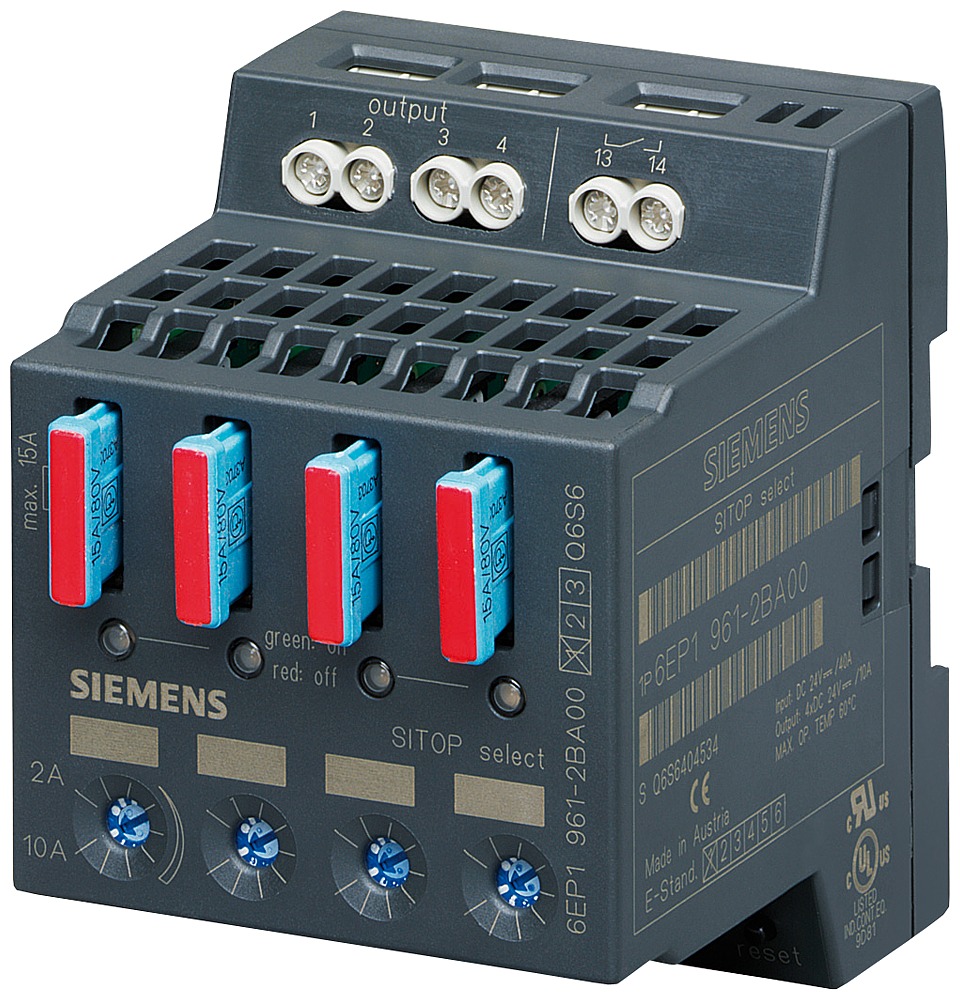

El SITOP Select Módulo Diagnóstico Siemens, modelo 6EP1961-2BA00, es un módulo de distribución y diagnóstico para fuentes de alimentación de 24 V DC. Diseñado para entornos industriales, este equipo permite dividir la carga entre cuatro derivaciones y monitorizar cada canal de forma independiente. Su función principal es detectar sobrecargas y cortocircuitos en derivaciones específicas, desconectando las derivaciones con sobrecarga prolongada sin interrumpir las demás líneas de alimentación. La unidad admite una entrada de 24 V DC y una salida de 24 V DC repartida en 4 canales de 10 A cada uno, con un umbral de disparo ajustable entre 2 y 10 A, para adaptarse a diferentes perfiles de carga. Gracias a su diseño, puede hacer frente a picos momentáneos y a variaciones de impedancia de cableado, manteniendo la continuidad de la operación de la planta y reduciendo tiempos de parada. El canal defectuoso se señaliza mediante LED y un contacto de señalización común, facilitando el diagnóstico en paneles de control y cuartos de automatización. Este módulo es la solución idónea para operaciones que requieren distribución confiable de 24 V DC y supervisión granular por canal dentro de una arquitectura Siemens SITOP.
- Tipo: Módulo de diagnóstico SITOP Select para 24 V DC
- Número de parte: 6EP1961-2BA00
- Línea/Serie: SITOP Select
- Entradas: 24 V DC
- Salidas: 24 V DC distribuidas en 4 canales de 10 A cada uno
- Capacidad total de carga: hasta 40 A
- Umbral de detección: ajustable 2–10 A por canal
- Protección de derivaciones: detección de sobrecarga y cortocircuito, desconexión automática de derivaciones
- Señalización: LED por canal defectuoso y contacto de señalización común
- Montaje: carril DIN para integración en cuadros eléctricos
- Rendimiento ante transitorios: maneja picos cortos sin desconexión de fuentes no afectadas
- Mantiene la continuidad eléctrica de la instalación al aislar la derivación problemática, evitando paradas completas del sistema.
- Permite adaptar la sensibilidad de detección por canal, favoreciendo cargas variables y arranques de maquinaria con picos de corriente.
- La señalización LED y el contacto común facilitan la integración con PLC y sistemas de supervisión para alarmas y lógica de diagnóstico.
- Reducción de tiempos de mantenimiento al ofrecer diagnóstico claro y localizado, acelerando intervenciones preventivas.
- Optimiza la distribución de carga en armarios de distribución 24 VDC, mejorando la fiabilidad de redes industriales en México.
Ideal para líneas de automatización y máquinas herramienta que requieren distribución distribuida de 24 V DC y supervisión por canal. Se emplea en cuadros de control de cintas transportadoras, prensas, robots industriales y estaciones de prueba donde la continuidad de suministro es crítica. Su configuración facilita la integración con arquitecturas de control basadas en PLC Siemens y redes de campo, permitiendo monitoreo central y respuesta rápida ante fallos sin afectar al resto de la planta.
