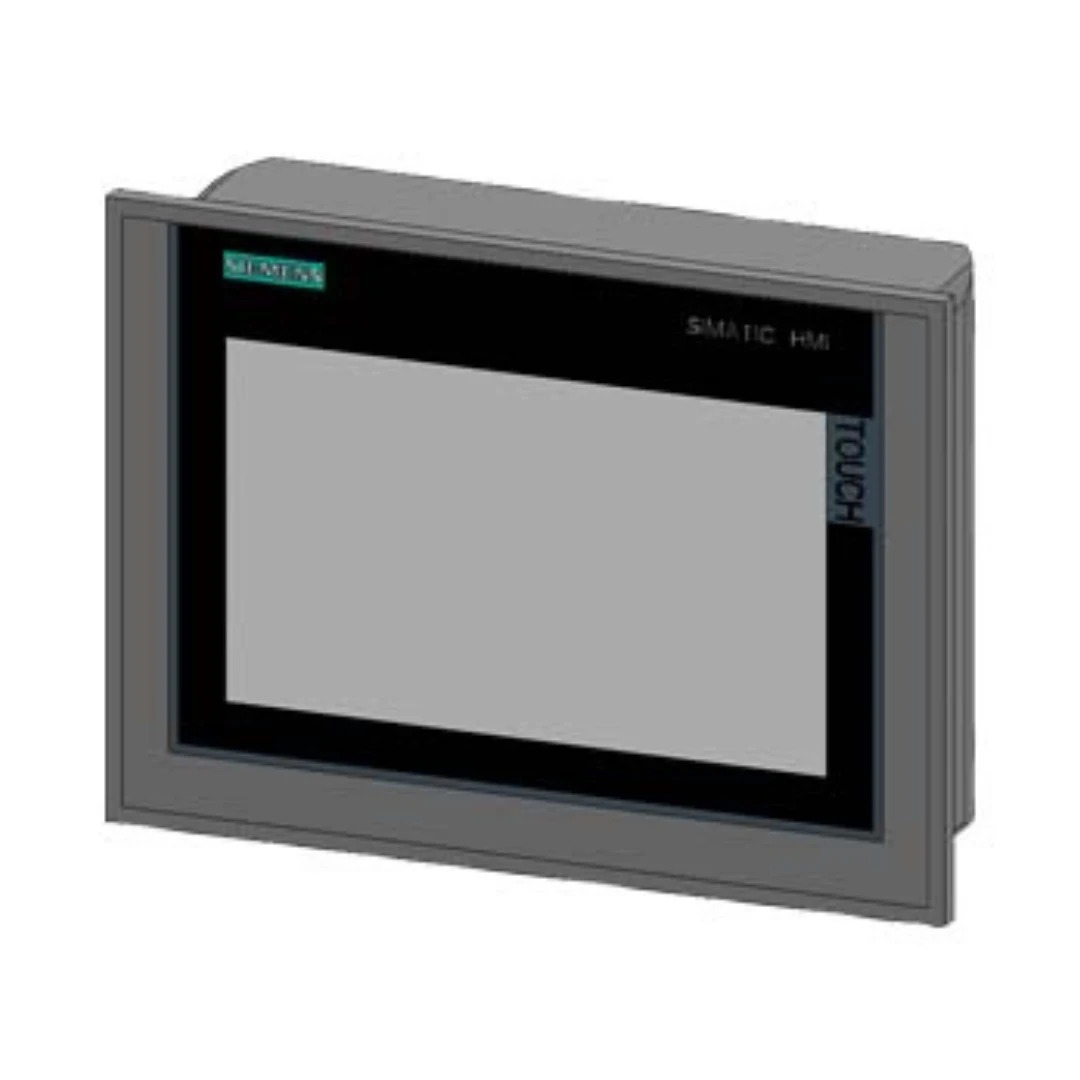

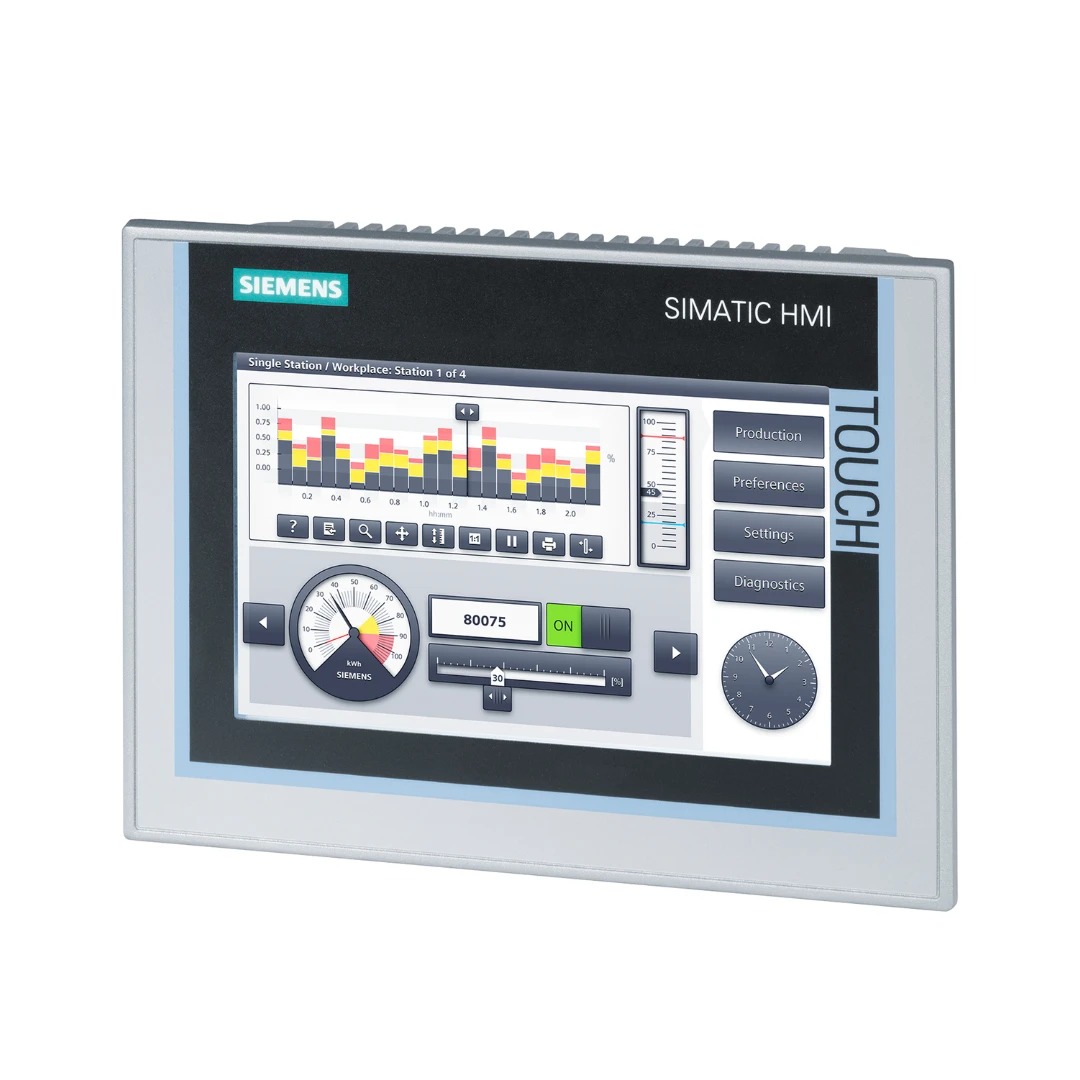

El 6AV2124-0GC01-0AX0 es un SIMATIC HMI TP700 Comfort Panel de 7 pulgadas, diseñado para la supervisión y operación de líneas de automatización industriales. Integrado en la familia TP700 Comfort, este panel de operador ofrece interfaz PROFINET para conectividad en redes industriales y MPI/PROFIBUS DP para compatibilidad con PLCs existentes. Configurable desde WinCC Comfort V11 y ejecutando Windows CE 6.0, permite diseñar pantallas de control, alarmas y gráficos de proceso con un entorno de desarrollo probado. Su display TFT de 7" admite 16 millones de colores y resolución 800 × 480, con una superficie táctil analógica resistiva que responde con precisión a pulsaciones, incluso usando guantes. El número de parte exacto 6AV2124-0GC01-0AX0 facilita la trazabilidad en inventarios y esquemas de ingeniería, asegurando coherencia con la arquitectura de automatización Siemens.

- Línea/serie: SIMATIC HMI Comfort TP700 Comfort Panel

- Tipo de display: TFT de 7" con resolución 800 × 480 y 16,7 millones de colores

- Interfases de comunicación: PROFINET y MPI/PROFIBUS DP

- Memoria de configuración: 12 MB

- Sistema operativo y configuración: Windows CE 6.0; configurable desde WinCC Comfort V11

- Tecnología de interfaz táctil: analógica resistiva (pantalla táctil)

- Iluminación de fondo: retroiluminación dimmable 0–100% (MTBF de la retroiluminación ~80,000 h a 25 °C)

- Teclado y control: 32 teclas táctiles (periferia de entrada S7); teclado en pantalla disponible

- Montaje y orientación: soporte para montaje vertical (retrato) y horizontal (paisaje)

Con este TP700 Comfort, las pantallas de operador se integran directamente a la lógica de control PLC mediante PROFINET, reduciendo latencias y simplificando la recopilación de datos de proceso. La memoria de configuración de 12 MB permite almacenar múltiples pantallas, recetas y módulos de alarma sin sacrificar rendimiento. La interfaz táctil resistiva ofrece confiabilidad en entornos industriales, incluso con guantes puestos, mientras que la resolución 800×480 garantiza gráficos nítidos para visualización de tendencias y estados de I/O. La configuración desde WinCC Comfort V11 facilita la creación, mantenimiento y escalado de proyectos, manteniendo coherencia con otros equipos de la familia Siemens dentro del cluster de tu sitio. En operaciones diarias, la capacidad de multi-uso de pantalla y la presentación de alarmas y gráficas de estado contribuyen a reducir tiempos de parada y a mejorar la toma de decisiones en tiempo real.

Este panel es ideal para líneas de producción en industrias como automatización de maquinaria, envasado, ensamaje, textiles y manufacturing general. Su conectividad PROFINET facilita la supervisión de estaciones conectadas a PLC S7 y otros dispositivos de campo, mientras que MPI/PROFIBUS DP garantiza compatibilidad con redes heredadas. Es adecuado para paneles de control en cabinas, centros de máquinas y estaciones de operación donde se requieren interfaces gráficas robustas, diagnósticos en tiempo real y operaciones con pantallas táctiles en entornos de producción.

Tipo de display: TFT

Diagonal de pantalla: 7 in

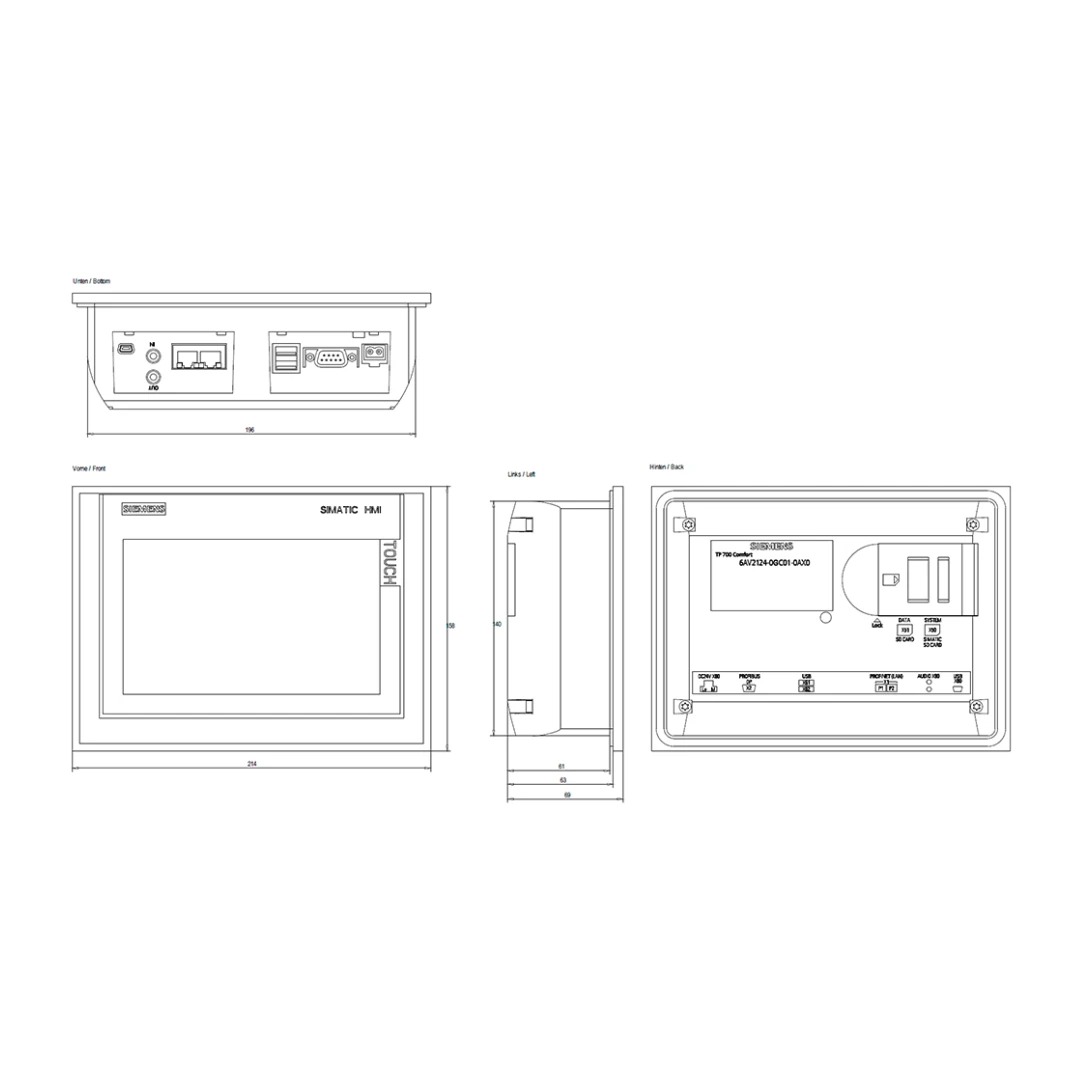

Anchura del display: 152,4 mm

Altura del display: 91,4 mm

Nº de colores: 16 777 216

Resolución horizontal: 800 píxeles

Resolución vertical: 480 píxeles

MTBF de la retroiluminación (25 °C): 80 000 h

Retroiluminación variable: Sí; 0-100 %

Nº de teclas de función: 0

Nº de teclas de función con LED: 0

Teclas con LED: No

Teclas del sistema: No

Teclado numérico: Sí; Teclado en pantalla

Teclado alfanumérico: Sí; Teclado en pantalla

Pantalla táctil: Sí; Analógica resistiva

LEDs directos DP: 0

Teclas directas (periferia de entrada S7): 0

Botones táctiles (periferia de entrada S7): 32

Posición de montaje: Vertical

Montaje en pared/directo: No

Montaje vertical (formato retrato): Sí

Montaje horizontal (formato apaisado): Sí

Ángulo máx. de inclinación sin ventilación externa: 35°
